PROJECT DESCRIPTION

VINO

Riempitrice semiautomatica “EDO 6 ISO SA VINO” CON PREDISPOSIZIONE ISOBARICA per vini fermi e frizzanti/spumanti. Disponibile anche nella versione birra.



Presenta una serie di caratteristiche innovative che la rendono particolarmente adatta a soddisfare le esigenze di piccole e medie Cantine.




Struttura della macchina

La macchina è montata su un robusto telaio in acciaio al carbonio la cui parte superiore è rivestita in acciaio inox. Esso è costituito da:




Montanti di sostegno carter della riempitrice in acciaio inox.
Carter inferiore, laterali e posteriore della riempitrice smontabili in acciaio inox.
Ampia porta anteriore in plexiglass munita di switch di sicurezza per blocco macchina all’apertura.
Blocco porta anti apertura con bottiglie in pressione.
Piedini registrabili



Serbatoio del vino

Il serbatoio delle riempitrici si sviluppa orizzontalmente ed è realizzato per garantire la massima sanitizzazione e la totale mancanza di contatto tra vino ed aria. Le sue principali caratteristiche sono:




Tutte le connessioni sono realizzate con raccordi di tipo sanitario.
Facilità di pulizia grazie ad una specola visiva di grande diametro smontabile.
Facile adattabilità ai diversi formati di bottiglia in quanto il serbatoio è regolabile in altezza.
Rubinetto di immissione di gas inerte per evitare ogni possibile ossidazione.
Manometro
Elettro livello che comanda direttamente la pompa di alimentazione del vino.
Rubinetto di scarico totale con connessione a terra per evitare di sporcare il piano macchina.



Rubinetti polifunzionali

I rubinetti delle riempitrici del monoblocco EDO 6 ISO SA sono estremamente semplici e funzionali.




Sono connessi al serbatoio per mezzo di un attacco sanitario tipo Clamp.
Si possono facilmente smontare dal serbatoio per una più facile pulizia.
Facile adattabilità per la regolazione dei livelli.
Sono predisposti per riempire vino fermo, frizzante o spumante.
Elettro valvola inox per immissione prodotto in bottiglia.




Modulo “KIT ISO”

La riempitrice  EDO 6 ISO ISO SA è predisposta alla lavorazione di vini fermi e spumanti. Il modulo “KIT ISO” permette di svolgere, con comando manuale, le varie fasi del riempimento isobarico:




Pressurizzazione delle bottiglie alla stessa pressione del vino da imbottigliare.
Riempimento ed evacuazione del gas di pressurizzazione.
Depressurizzazione finale.




Impianto pneumatico

Tutte le movimentazioni sono gestite da un impianto pneumatico esso comprende:




Cilindri attuatori con regolatori di flusso.
Riduttore pressione aria compressa.
Riduttore di pressione gas di inertizzazione.




Comandi e quadri elettrici

Comandi e quadri elettrici sono realizzati a norme CE.







Caratteristiche tecniche

Rubinetti:  n° 6

Diametro bottiglie: Max 100 mm.

Produzione vino fermo:  300-500 bott./h

Produzione vino frizzante: 200-300 bott./h

Produzione vino spumante:  180-300 bott./h (bottiglie da 0,75 Lt. o bottiglie da 0,33 Lt.).

La produzione è condizionata dall’operatore e dal tipo di prodotto.N.B.: Su bottiglie particolari con collo alto e

stretto la produzione oraria può ridursi fino ad un 30%.

Pressione vini: Max 6 bar

Pressione aria compressa:  Max 6 bar

Consumo aria:  Max 10,4 Nl.

Tensione di funzionamento:  380 V-50 Hz.

Potenza installata:   1,5 kW.

Dimensioni e peso:  800x800x h 2050 mm. - 160 Kg. Circa



Optionals:

FORMATO SUPPLEMENTARE (CADAUNO)

SFERA DI LAVAGGIO FORATA PER SERBATOIO EDO 6 ISO SA

UNICO BASAMENTO INOX SU RUOTE PER 2 O 3 MACCHINE SEMIAUTOMATICHE

BIRRA

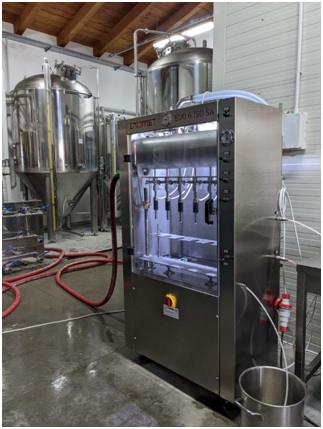

Riempitrice semiautomatica “EDO 6 ISO SA BIRRA” CON PREDISPOSIZIONE ISOBARICA per birra.
Disponibile anche nella versione vino.

Presenta una serie di caratteristiche innovative che la rendono particolarmente adatta a soddisfare le esigenze di piccoli e medi Birrifici.

Struttura della macchina
La macchina è montata su un robusto telaio in acciaio al carbonio la cui parte superiore è rivestita in acciaio inox. Esso è costituito da:

• Montanti di sostegno carter della riempitrice in acciaio inox.
• Carter inferiore, laterali e posteriore della riempitrice smontabili in acciaio inox.
• Ampia porta anteriore in plexiglass munita di switch di sicurezza per blocco macchina all’apertura.
• Blocco porta anti apertura con bottiglie in pressione.
• Piedini registrabili

Serbatoio della birra
Il serbatoio delle riempitrici si sviluppa orizzontalmente ed è realizzato per garantire la massima sanitizzazione e la totale mancanza di contatto tra birra ed aria. Le sue principali caratteristiche sono:

• Tutte le connessioni sono realizzate con raccordi di tipo sanitario.
• Facilità di pulizia grazie ad una specola visiva di grande diametro smontabile.
• Facile adattabilità ai diversi formati di bottiglia in quanto il serbatoio è regolabile in altezza.
• Rubinetto di immissione di gas inerte per evitare ogni possibile ossidazione.
• Manometro.
• Elettro livello che comanda direttamente la pompa di alimentazione della birra.
• Rubinetto di scarico totale con connessione a terra per evitare di sporcare il piano macchina.

Rubinetti polifunzionali
I rubinetti delle riempitrici del monoblocco EDO 6 ISO SA Birra sono estremamente semplici e funzionali.

• Sono connessi al serbatoio per mezzo di un attacco sanitario tipo Clamp.
• Si possono facilmente smontare dal serbatoio per una più facile pulizia.
• Facile adattabilità per la regolazione dei livelli.
• Sono predisposti per riempire birra, vino fermo, frizzante o spumante.
• Elettro valvola inox per immissione prodotto in bottiglia.

Modulo “KIT ISO BIRRA” e “Kit Vuoto”
La riempitrice EDO 6 ISO ISO SA Birra, con il modulo “KIT ISO BIRRA” e “Kit Vuoto” permette di svolgere, con comando manuale, le varie fasi del riempimento isobarico:

• Depressurizzazione, anche in più riprese a descrizione dell’operatore, delle bottiglie per eliminare l’aria al loro interno.
• Pressurizzazione delle bottiglie alla stessa pressione della birra da imbottigliare.
• Riempimento ed evacuazione del gas di pressurizzazione.
• Depressurizzazione finale.

Impianto pneumatico
Tutte le movimentazioni sono gestite da un impianto pneumatico esso comprende:

• Cilindri attuatori con regolatori di flusso.
• Regolatore di pressione aria compressa.
• Regolatore di pressione del gas di inertizzazione.

Comandi e quadri elettrici
Comandi e quadri elettrici sono realizzati a norme CE.




Caratteristiche tecniche
Rubinetti: n° 6
Diam. max bottiglie 100 mm
Produzione birra: 180-300 bott./h (bottiglie da 0,75 Lt. o bottiglie da 0,33 Lt.).
La produzione è condizionata dall’operatore e dal tipo di prodotto.N.B.: Su bottiglie particolari con collo alto e stretto la produzione oraria può ridursi fino ad un 30%.
Pressione della birra: Max 6 bar
Pressione aria compressa: Max 6 bar
Consumo aria: Max 10,4 Nl.
Tensione di funzionamento: 380 V-50 Hz.
Potenza installata: 1,5 kW.
Dimensioni e peso: 800x800x h 2050 mm. - 160 Kg. Circa

Optionals:
FORMATO SUPPLEMENTARE (CADAUNO)
SFERA DI LAVAGGIO FORATA PER SERBATOIO EDO 6 ISO SA
UNICO BASAMENTO INOX SU RUOTE PER 2 O 3 MACCHINE SEMIAUTOMATICHE
